產品簡介

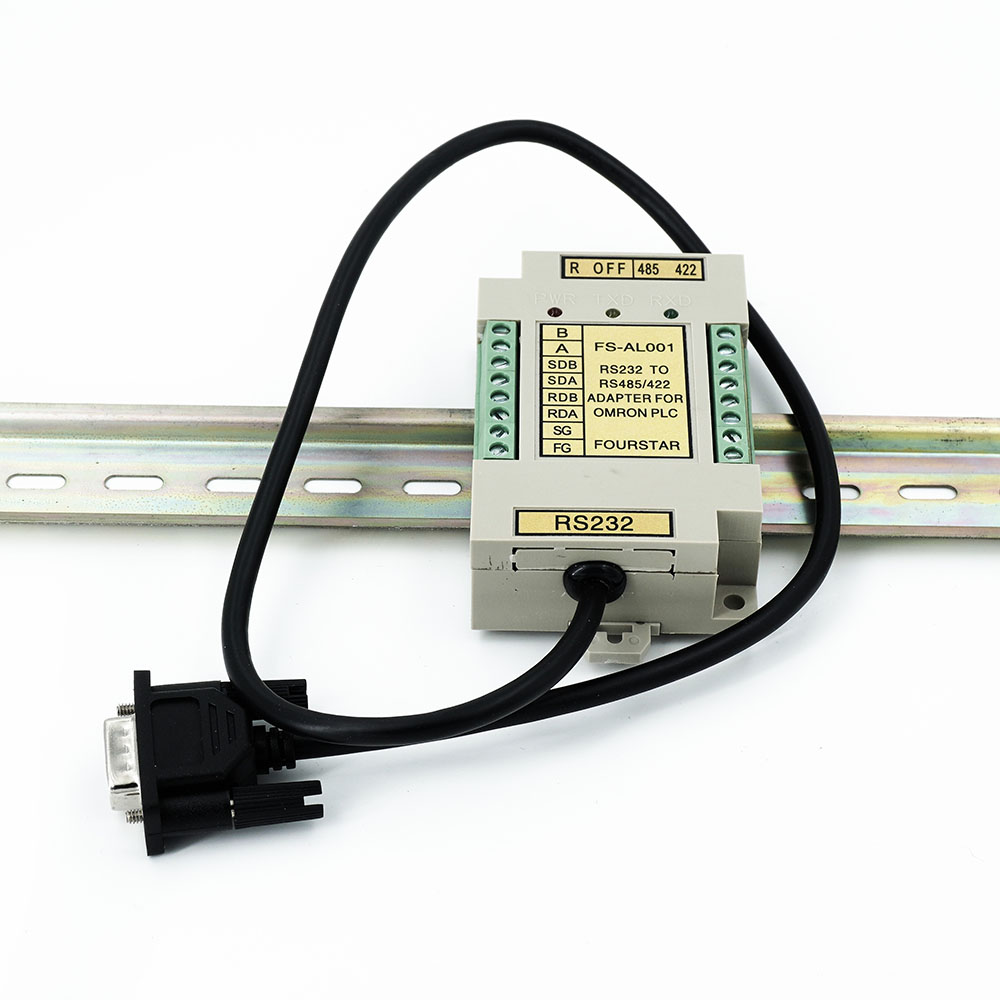

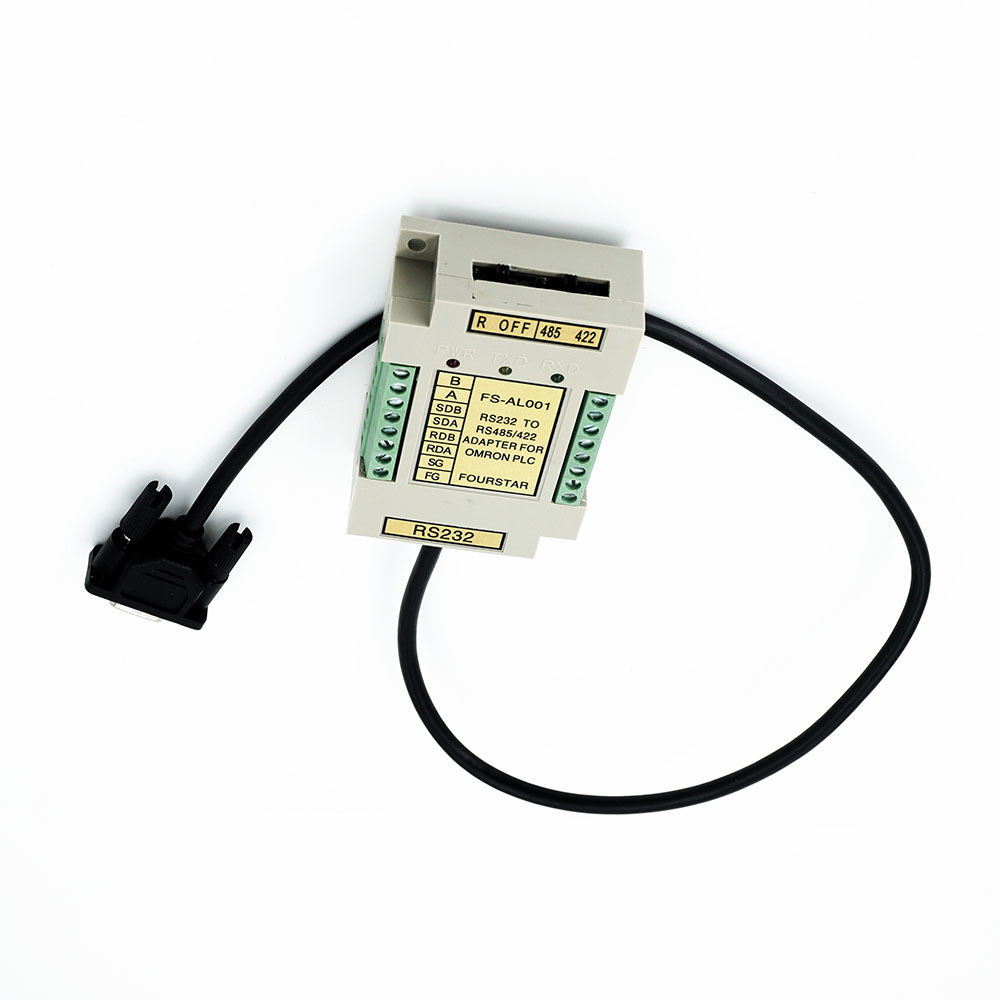

歐姆龍PLC用RS232到RS485/422轉換模塊，替代歐姆龍NT-AL001轉換模塊，將歐姆龍PLC或觸摸屏的RS232口轉換成RS485或RS422口，無需外接電源，光電隔離，防雷擊浪涌，波特率0～115.2Kbps自動適應，最大通信距離2公里（9.6Kbps時），支持多點通信，標準導軌安裝。
技術參數
1、 直接連接歐姆龍PLC或觸摸屏的9芯RS232串口。
2、 輸出為四線全雙工RS422接口和二線半雙工RS485接口。
3、 供電：由歐姆龍PLC或觸摸屏的9芯RS232插座的6腳供給5VDC電源，或外接24VDC電源。
4、 通信線選截面積為0.5mm2以上的屏蔽雙絞線。
5、 隔離電壓：1000VDC（最高可做到5000VDC，需訂制）。
6、 最大通信距離為2000米（9600bps時）。
7、 最多組網站點數為32個。
8、 通信速率為0～115.2Kbps，波特率自適應。
9、 RS485/422端口能承受功率高達500W的瞬態(tài)過壓，能防雷電和抗±15KV靜電放電沖擊。
10、工作溫度:-20～70℃。
11、安裝方式：35mm標準導軌安裝或螺栓孔安裝。
12、外形尺寸：85×55×25。
應用拓撲
