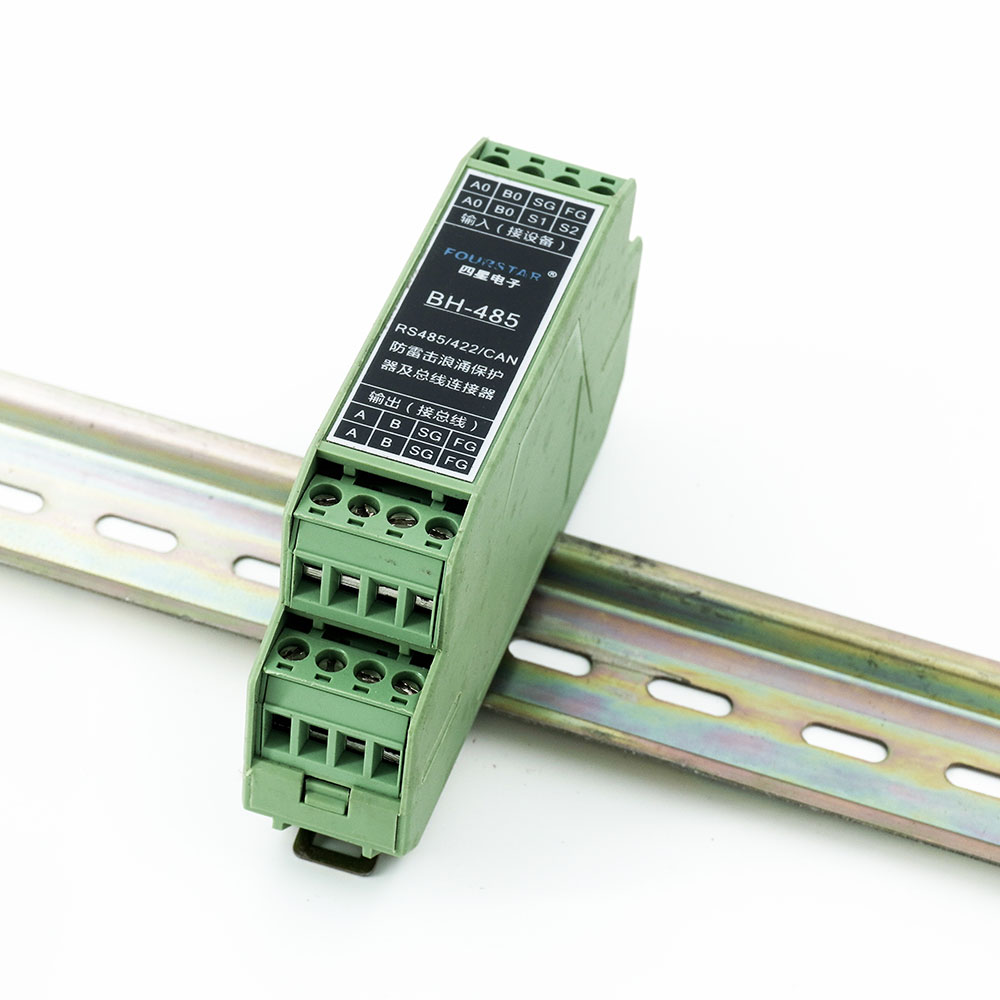

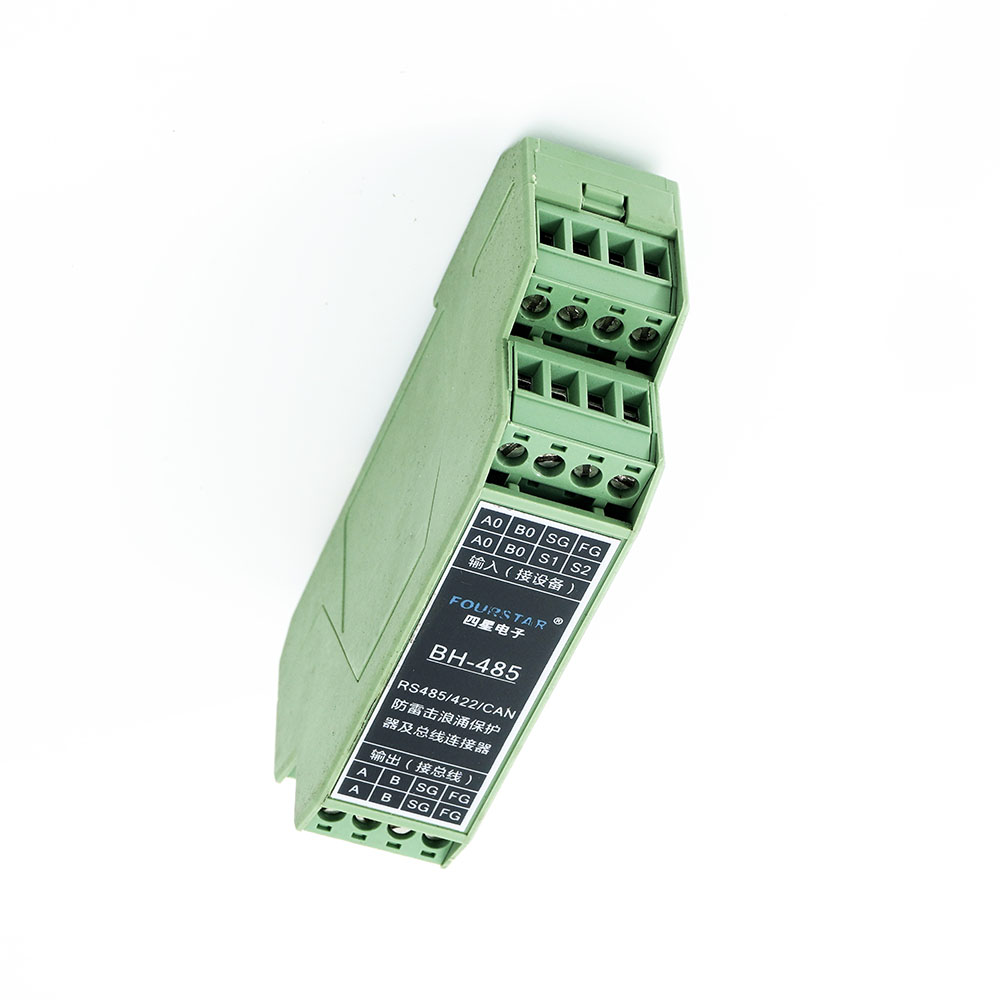

產品簡介
RS485/422/CAN防雷保護及總線連接器。集防雷擊防浪涌保護和總線連接器于一體，抑制雷電、靜電、浪涌電壓和各種瞬態過壓，便于RS485/422/CAN設備組網接線，可跳線選擇內置的120歐姆終端電阻，適用最大通訊速率20Mbps，響應時間：<1ns，DIN35mm標準導軌安裝。適用于RS485/422和CAN接口以及所有基于RS485/422和CAN接口的各種現場總線，如RS485/422/PROFIBUS/PPI/MPI/CC-Link/CAN/DeviceNet/CANOpen……
技術參數
● 額定工作電壓：5V。
● 標稱放電電流(8/20μs)：5KA。
● 響應時間：<1ns。
● 適用最大通訊速率：20Mbps。
● 串聯PPTC常溫電阻值：3歐姆。
● 接口形式：接線端子，跳線選擇內置120歐姆終端電阻。
● 一級保護動作電壓：90V，二級保護動作電壓：8V。
● 可重復性浪涌容量：Ipp=100A（10/700us，4KV） 符合標準：ITU-TK20/21、VDE 0433。
● 具有±15KV ESD（靜電）保護。
● 自恢復過流保護，能承受高達60V的持續電壓引起的持續過電流。
● 防護等級：IP20。
● 工作溫度：-40～+85℃。
● 外形尺寸：99mm×22.5mm×58mm（長×寬×高），重量：50克。
● 安裝方式：DIN35mm標準導軌安裝。

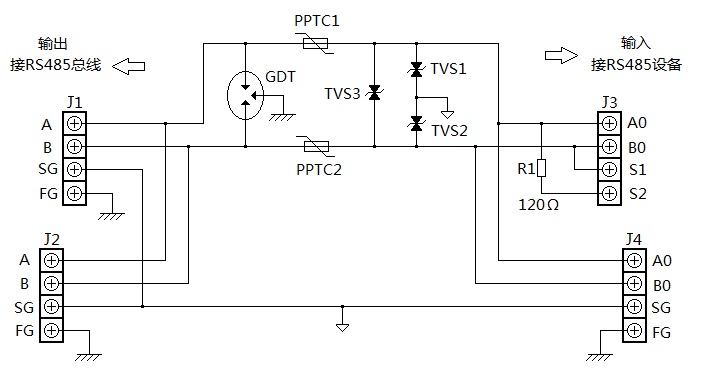

應用拓?fù)?/strong>
