1、概述
筆者結合多年工程實踐經驗，與廣大同行討論一番關于RS485和CAN總線布線工程中的一些常見問題。本文討論的內容適合基于這些物理接口的各種底層和上層協議總線，如RS485、PROFIBUS、PPI、MPI、MODBUS、MODBUS+、CC-Link……；CAN、CAN FD、DeviceNet、CANopen、SDS、NMEA2000、 SAE J1939、SAE J2284 等。
眾所周知，RS485和CAN是一種采用雙絞線（特性阻抗為120歐姆）傳輸?shù)摹?strong>手牽手、無支線、總線兩端必須有終端電阻的一種線性總線結構，如圖1-1所示。
圖1-1 標準的RS485和CAN總線連接拓?fù)?/span>
為圖示清晰，后面均采用下面圖1-2所示的簡潔圖示：
圖1-2標準的RS485和CAN總線連接拓?fù)浜啙崍D示
2、RS485和CAN總線的終端電阻
關于RS485和CAN總線終端電阻的詳細論述請參看相關教科書。簡單的表述是：當信號在電纜中傳輸時，由于電纜的線間電容、電感和電阻的作用，會產生信號反射，從而引起波形畸變使得通信數據出錯。在電纜的兩端各并接一只與電纜特性阻抗相同的電阻，就可以消除這種信號反射，從而保證數據正常傳輸，這兩個電阻就叫做終端電阻。雙絞線的特性阻抗通常為120歐，所以終端電阻的標準值通常也為120歐。如上面圖1-1和圖1-2所示。
由于信號是雙向傳輸?shù)?，所以一段總線電纜的終端電阻是2個，需分別安裝在一段電纜的兩端。當總線中安裝有中繼器、集線器、光纖轉換器等部件后，電纜就被這些部件分割成了幾段，每段電纜的兩端都須安裝終端電阻，以此類推，如圖2-1、圖2-2、圖2-3所示。
圖2-1 有中繼器時的終端電阻配置
圖2-2 有集線器時的終端電阻配置

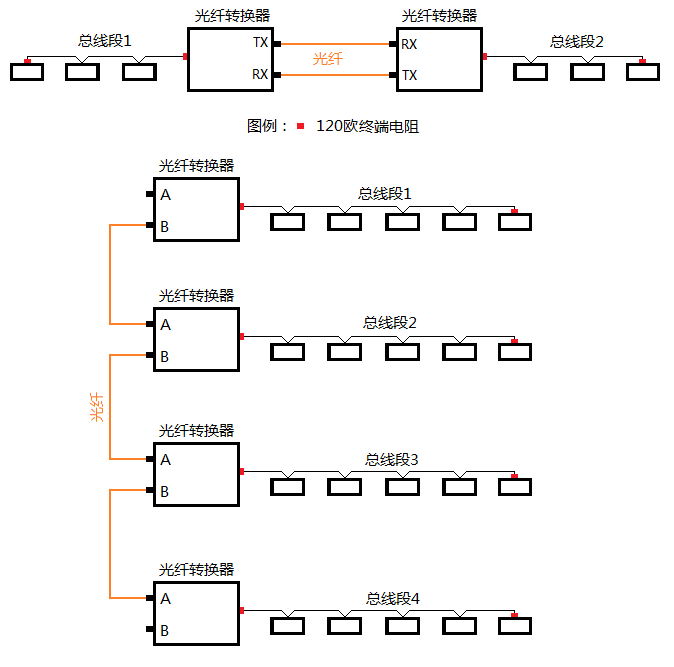

圖2-3 有光纖轉換器時的終端電阻配置
2.1、RS485和CAN總線電纜超過多長才需安裝終端電阻？
這個問題與通信波特率（通信速率）密切相關，筆者實際測試的結果是，RS485波特率為9.6Kbps時，電纜長度幾百米無需終端電阻也能正常通信，波特率12Mbps時，電纜長度十幾米必須有終端電阻才能正常通信；CAN總線波特率為1Mbps時，電纜長度幾米也必須有終端電阻才能正常通信?？傊P者認為，不管電纜長短，都應該有終端電阻，遵守規則總是正確的。
2.2、為什么有的RS485總線兩端必須安裝有源終端電阻？

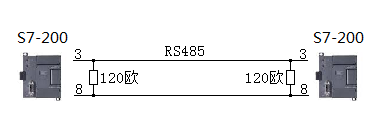

先看一個案例：如圖2-4，兩臺西門子S7-200PLC之間通訊，電纜長度十幾米，沒有120歐終端電阻時通信正常，有120歐終端電阻時則不能通信。
圖2-4
分析如下：

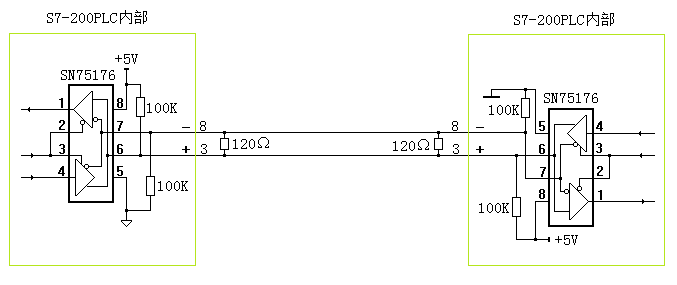

如圖2-5是S7-200PLC的RS485通信口簡化圖，為了保證總線上能夠掛接數十個RS485站點，PLC的RS485接口上只能設計兩個100K的弱上拉電阻和下拉電阻（也稱為偏置電阻，該電阻不能過小，否則節點掛多了時會把總線拉死！）。
圖2-5 S7-200PLC的RS485接口簡圖
接入120歐終端電阻后，在RS485總線上產生偏置電壓為：5×0.12 /（100+100+0.12）=0.003V，眾所周知，RS485芯片的門限電壓為±0.2V，也就是說RS485輸入電壓在-0.2V～+0.2V之間時，其接收器的輸出是不確定的，如果接收器輸出為邏輯0 ，就會使CPU收到連續長0信號而無法正常通信。
西門子為解決這種問題設計了兩種產品：總線連接器和有源終端電阻，二者原理相同，都是在終端電阻上增加了390歐的上拉電阻和下拉電阻，如圖2-6所示，RS485空閑時，在總線上產生邏輯1偏置電壓為：5×220 /（390+390+220）=1.1V，或5×120 /（390+390+120）=0.66V，該電壓大于RS485的門限電壓0.2V，從而保證了RS485接收器輸出為邏輯1，使總線處于空閑待機狀態。

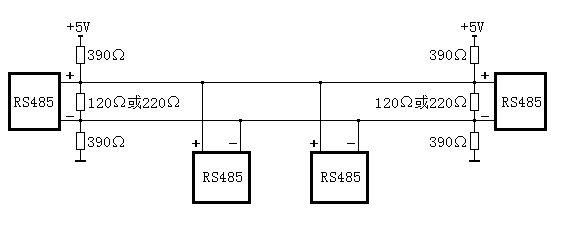

圖2-6 RS485總線上拉下拉電阻的原理
西門子采用的終端電阻是220歐，筆者測試的結果是：電纜長度1000米，RS485芯片發送器發送信號，用示波器觀察該RS485芯片的接收器輸出，電纜的兩端都有390歐的偏置電阻時，終端電阻為220歐和120歐都沒有信號反射，當電纜只有一端有390歐偏置電阻時，終端電阻為120歐仍然沒有信號反射，220歐時有信號反射。

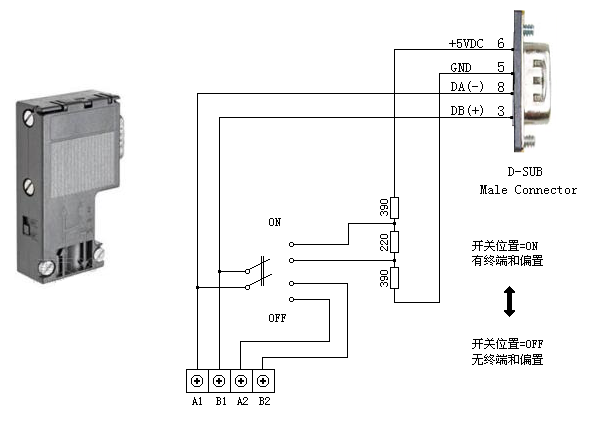

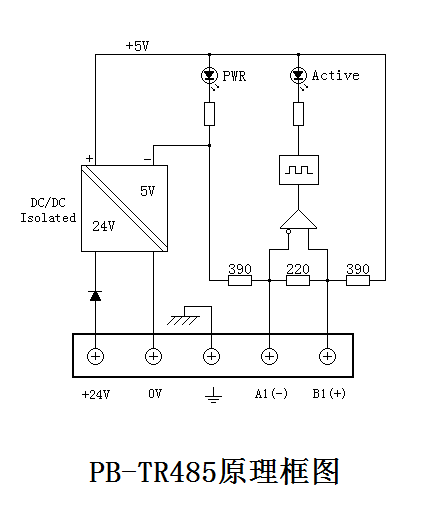

圖2-7是西門子總線連接器原理圖，圖2-8是四星電子有源終端電阻原理圖。
圖2-7 西門子總線連接器原理圖
圖2-8 四星電子有源終端電阻原理圖
另一種結構的RS485接口電路，如CC-Link，如圖2-9所示，這種RS485接口電路無需在設備外部設計上拉下拉電阻，直接并接120歐終端電阻即可，即使總線短路也不會使RS485接收器輸出長邏輯0給CPU，讀者可自行分析。
圖2-9 CC-Link的RS485接口電路
CAN總線的門限電平為≥0.9V才有效，因此也就不存在上拉下拉電阻問題了，直接在電纜兩端并接120歐終端電阻即可。
3、RS485和CAN總線的支線問題
支線問題往往被很多用戶忽視，當支線較多或太長時會產生一些奇怪的通信故障。支線是指RS485或CAN接口到總線的那一段電纜，如圖3-1所示。
圖3-1 RS485和CAN總線的支線

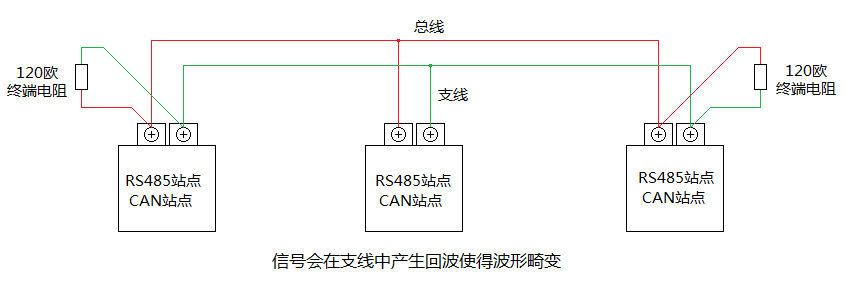

當RS485或CAN信號在總線上傳輸時，會在支線中產生回波使得信號波形畸變，當支線長度過長或者支線站點過多時尤其嚴重。常見的錯誤支線如圖3-2所示。
圖3-2 RS485和CAN常見錯誤支線
3.1、支線到底允許多長？
相關文獻和產品說明書上講RS485或CAN的支線允許長度時，幾乎沒有統一的數據，有說允許支線最長1米，有說允許支線最長5米，特別是CAN總線的支線問題，其允許每個支線長度和支線數量等還有很復雜的估算公式。其實支線長度也是和通信波特率密切相關的，筆者認為，施工布線成無支線為上策，避免不必要的麻煩。
3.2、怎樣做到無支線？
對于接口形式是DB9插座的現場總線，如PROFIBUS、PPI、MPI、CANOpen，西門子等公司早已設計有PROFIBUS總線連接器（俗稱DP插頭）、CANOpen總線連接器等部件，只要使用這些連接器就可實現無支線的網絡結構，PROFIBUS總線連接器的原理圖見前面的圖2-7，下面圖3-3是CANOpen總線連接器原理圖。

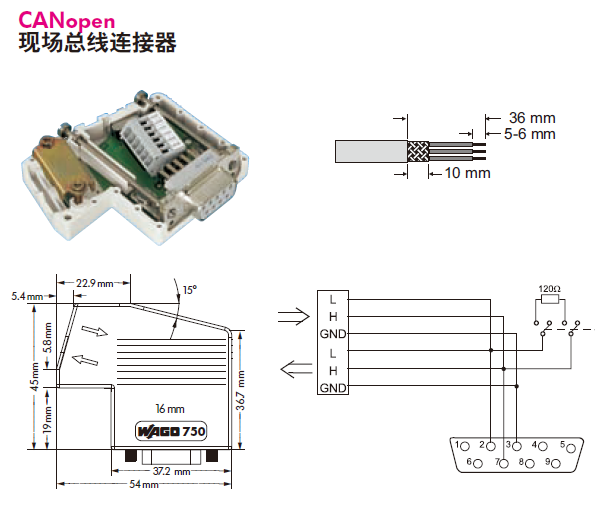

圖3-3 CANOpen總線連接器原理圖

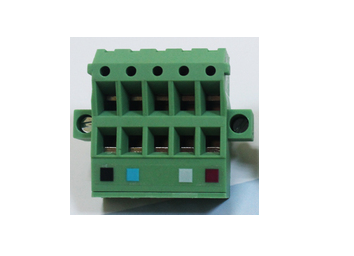

現在新型的DeviceNet連接器采用了一分二的雙孔連接器端子，同樣也實現了無支線的網絡結構，如圖3-4所示。
圖3-4 DeviceNet一分二連接器

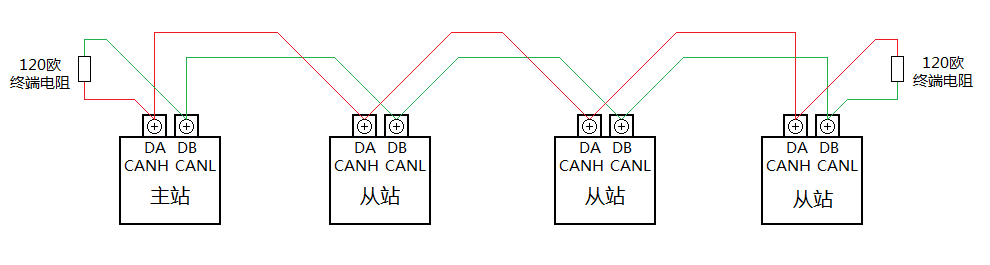

對于那些只有一對接線端子的RS485和CAN接口，可采用雙線并接一個端子的方式來實現無支線結構，如圖3-5所示。
圖3-5 雙線并接的無支線結構
3.3、無法避免支線怎么辦呢？

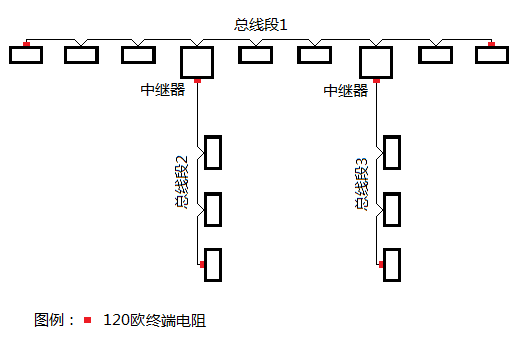

在RS485和CAN總線布線施工時，有些時候由于環境局限或本身就需要將電纜分支引到別處，這時就必須在分支處安裝中繼器，經過中繼器就產生了一條新的總線，且傳輸距離符合RS485標準，如圖3-6所示。注意，圖中的中繼器在總線段1中是作為一個站點（節點），在總線段2和總線段3中是作為一個終端。

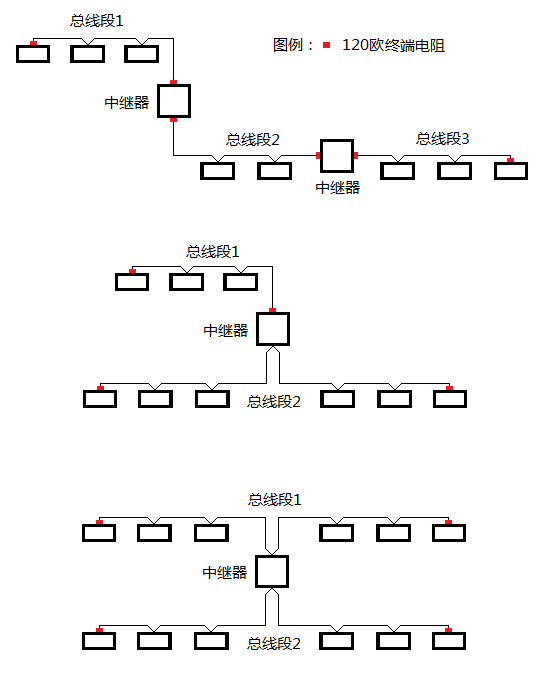

圖3-6 RS485和CAN總線在分支處須安裝中繼器
4、RS485信號極性標注符號
RS485標準中沒有規定信號正負極性的符號，因此各廠家產品標注RS485信號正負極性的符號各不相同，中國的產品以及日本三菱的PLC、CC-Link等工控產品多以A（或DA）表示RS485信號正、B（或DB）表示RS485信號負。而西門子、歐姆龍、施耐德等則相反，用B表示RS485信號正、A表示RS485信號負。 用戶經常因此犯糊涂。
判斷RS485信號正負極性很簡單：取下電纜，用萬用表電壓檔測量一下RS485兩個端子上的開路電壓極性便知，RS485開路時，即使內部沒有設計上拉下拉電阻，也總會有一定的殘余電壓。
四星電子的RS485正負極性符號為D+、D-，不易混淆。
5、RS485和CAN的信號地和屏蔽地
RS485和CAN總線電纜通常使用帶屏蔽層的雙絞線電纜，屏蔽層需接到各個站點的機殼地（屏蔽接地，符號通常為FG、SLD），這是屏蔽電纜接地的常規做法，很好理解，不用贅述。

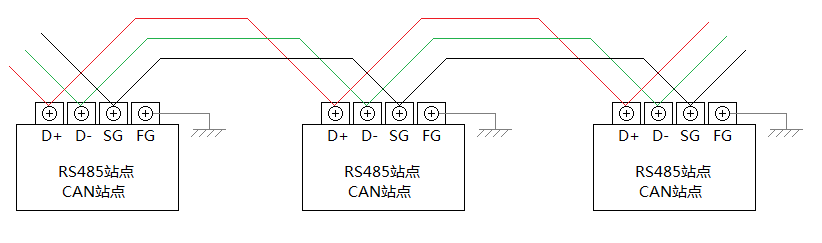

很多RS485和CAN總線產品還有一個信號地（通常符號為SG、DG）端子，按照相關標準上的表述是需要用一根導線將所有站點的信號地連通，使之成等電位，以免各站點地電位差太大損壞RS485或CAN器件。如圖5-1所示。
圖5-1 將各站點的信號地SG連成等電位
CC-Link、DeviceNet、CANOpen等在產品上和通信電纜均設計了這個信號地線，而PROFIBUS從產品到通信電纜均沒有設計這個信號地；眾多的RS485、CAN總線在實際工程中其實都是使用二芯雙絞線，大多數的用戶都沒有連接各站點的信號地線。
筆者認為，如果各站點的接口是經過隔離的，則完全沒有必要連接第三條信號地線，因?yàn)楦綦x后各站點的信號地是各自獨立不相干的，不會形成地線回路。
6、RS485和CAN總線的傳輸距離
RS485和CAN總線的傳輸距離除了與使用的雙絞線有關外，還與通信波特率密切相關，波特率越低傳輸距離越遠，反之波特率越大傳輸距離越短。RS485和CAN總線均規定了所使用雙絞線的參數，如表6-1、表6-2所示。
表6-1 RS485專用雙絞線電纜參數
通 用 特 性 | 規 范 |
類型 | 屏蔽雙絞線 |
導體截面積 | 24AWG（0.35mm2）或更粗 |
電纜電容 | <60pf/m |
特性阻抗 | 120歐 |
表6-2 CAN總線專用雙絞線電纜參數
通 用 特 性 | 規 范 |
類型 | 屏蔽雙絞線 |
導體截面積 | 0.5mm2 ，當長度超過1km時，要求截面積≥1.5mm2 |
電纜電容 | <60pf/m |
特性阻抗 | 120歐 |
有的電纜生產廠家為節省成本，在銅線中添加了其它廉價合金，這將使得電纜的電阻值增大，在購買電纜時需指明為無氧銅電纜。用戶可對電纜進行一下簡單粗略的測試：
用萬用表電阻檔測量電纜的電阻值、游標卡尺測量導體的直徑（換算成截面積），根據導體電阻計算公式R= ρL/S，ρ：銅的電阻率為0.017，L：電纜長度（米），S：電纜截面積（mm2），根據公式可判斷電纜是否為純銅材質。
用萬用表電容檔測量電纜的線間電容，每米的線間電容應小于60pf。
表6-3 不同波特率下RS485的最大傳輸距離
波特率 | 9.6K | 19.2K | 45.45K | 93.75K | 187.5K | 500K | 1.5M | 3M | 6M | 12M |
最大電纜長度（米） | 1200 | 1000 | 400 | 200 | 100 | |||||
表6-4 不同波特率下CAN總線的最大傳輸距離
波特率 | 5k | 10k | 20k | 50k | 100k | 125k | 250k | 500k | 1M |
最大電纜長度 | 10km | 5km | 3km | 1km | 500m | 400m | 200m | 100m | 30m |
為什么CAN總線電纜長度超過1km時，要求雙絞線導體的截面積≥1.5mm2 ？
幾乎所有關于CAN總線的教科書和產品手冊上都提到CAN總線在通信速率為5Kbps時通信距離可達10公里，10Kbps時通信距離可達5公里，但用戶在實際使用中卻達不到說明書上注明的最大通信距離，原因何在？這里人們忽略了傳輸線的截面積問題，因?yàn)镃AN在遠距離傳輸時需要較粗的雙絞線！我們假定不考慮通信線路的電感和線間電容，CAN數據發送和接收如下圖6-1所示：
圖6-1 CAN總線信號的發送與接收

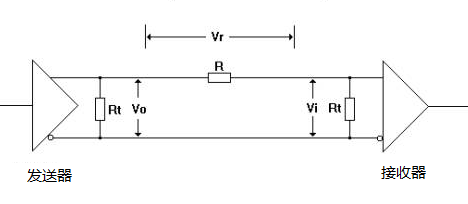

圖中：Rt為終端電阻，Rt=120歐；R為雙絞線電纜電阻（二根線的電阻），阻值由線路的長度和粗細確定；Vo為CAN發送器輸出電壓，當接上終端電阻Rt時，Vo=2V；Vi為CAN接收器的輸入電壓，Vi≥0.9V時信號有效。
當發送器發送信號時Vo=2V，接收器輸入電壓Vi≥0.9V時信號被接收，這時允許通信線路的最大壓降為：Vr=Vo-Vi=2-0.9=1.1V。線路電阻為：R=RtVo/Vi-Rt=120×2/0.9-120=146歐，線路導線的截面積為：S=ρL/R S:：導線截面積mm2，ρ：銅的電阻率，ρ=0.017，L：線路長度（二芯），當通信距離為10公里時L=20000米，由此得出通信距離為10公里時的最小導線截面積為：S=0.017×20000/146=2.3 mm2?？紤]到雙絞線的電感和線間電容，截面積應該大于2.3 mm2，實際上傳輸10km距離時，雙絞線截面積應選2.5mm2以上。
實際應用中，如果已敷設好截面積較小的雙絞線，可將總線兩端的終端電阻適當增大，比如可在120歐～390歐之間選擇來試試，這樣可提高CAN接收器分得的信號電壓，因?yàn)榈退偻ㄐ艜r(shí)，較大的終端電阻產生的信號反射往往在容忍范圍內。下表6-5是實測的CAN總線在不同傳輸距離和不同波特率下可使用的終端電阻經驗數據。
表6-5 CAN總線不同傳輸距離和波特率可使用的終端電阻經驗數據
傳輸距離 | 波特率 | 終端電阻 |
30m | 1M | 120歐 |
40m | 800K | 120歐 |
100m | 500K | 120歐 |
200m | 250K | 120歐 |
400m | 125K | 120歐 |
500m | 100K | 120歐 |
1km | 50K | 120歐 |
3km | 20K | 180歐 |
5km | 10K | 270歐 |
10km | 5K | 390歐 |
影響傳輸距離的因素除以上所述外，還和工業現場的干擾相關，特別是與大功率變頻器通信時，其傳輸距離會大大的縮短。必要時需要增加安裝中繼器或隔離器來解決這些問題。西門子的相關產品說明書就表述得很保守，規定非隔離的RS485口傳輸距離不能超過50米，我們實測結果遠不止50米，說明人家是考慮了現場干擾等綜合因素。所以我們在實際工程中所使用的電纜長度最好不要超過標準規定的70%為宜，凡事需留有一定的余地。
7、RS485和CAN總線的星型連接
手牽手一條總線走到底的總線型連接是RS485和CAN的經典網絡拓?fù)洌泊嬖谝韵氯秉c(diǎn)：
● 某個站點故障時可能會影響整條總線。
● 排查故障麻煩，特別是站點較多時，要找到故障站點很費時。
● 總線如遭遇雷擊浪涌，可能損壞所有連接在總線上的站點設備。
● 在某些環境下施工麻煩。
● 對于總線型光纖連接，某個光纖適配器停電時，則后面的站點就無法進行通信了。

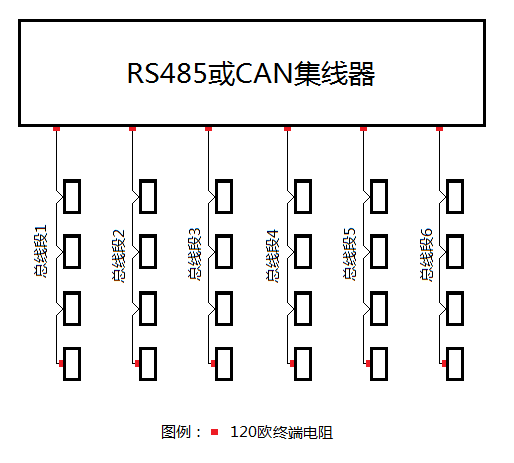

星型連接的網絡拓?fù)渚湍芎芎玫慕鉀Q上述問題，如圖7-1所示為使用集線器后星型連接拓?fù)洹?/span>
圖7-1 RS485和CAN總線的星型連接

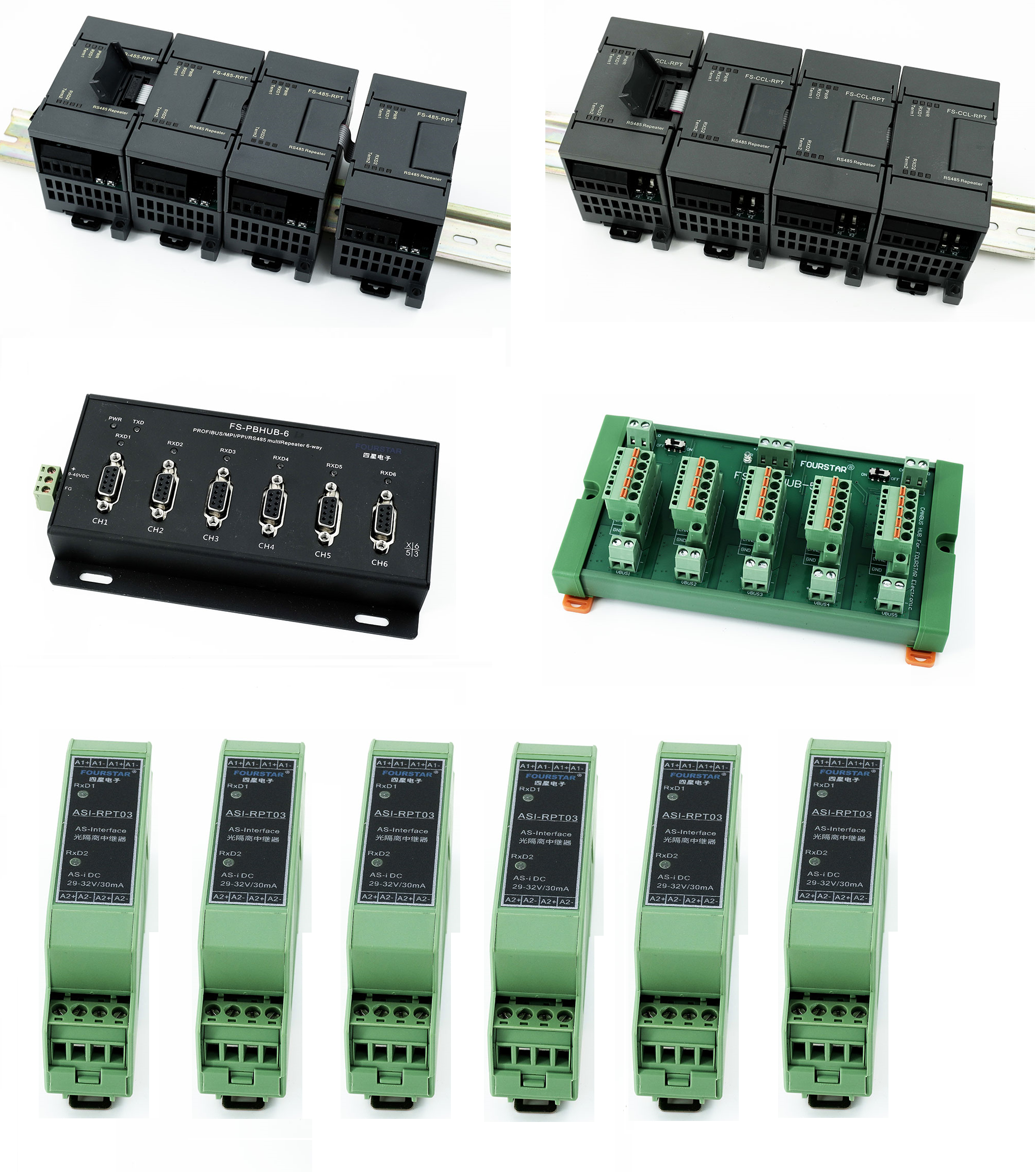

四星電子為RS485和CAN總線的星型連接拓?fù)溲邪l(fā)出了系列集線器，如組合式RS485集線器、組合式CC-Link集線器、組合式LonWorks集線器、PROFIBUS集線器、CAN總線集線器、AS-i總線集線器等系列產品。如圖7-2所示。
圖7-2 四星電子各種現場總線集線器
8、RS485和CAN總線接口隔離
接口隔離是用光耦將RS485或CAN接口與內部電路隔離開來，這樣一來總線上的各個站點通信口之間就沒有電的連接，也不會形成地線回路，起到了很好的抗共模干擾的作用，各站點的信號地就不必用導線連成等電位。在有些場合，接口隔離是必須的，如變頻器的RS485口或PROFIBUS口，變頻器的工作原理決定了其RS485口在輸出正常數據信號的同時，往往還夾雜著一些雜波干擾信號，這些信號時常會使傳輸數據出錯，現場實踐中通常表現為通信時通時斷。

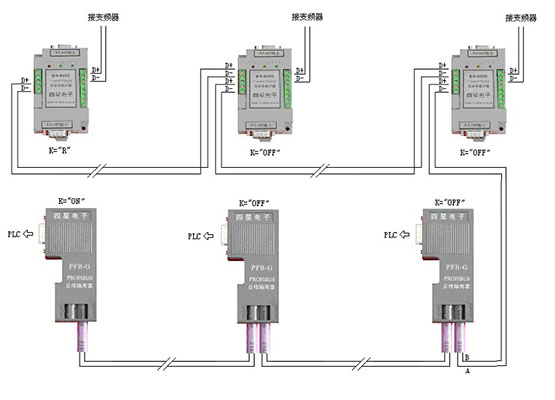

用RS485隔離器可以解決或改善這種問題，如圖8-1所示。圖中接變頻器的是RS485隔離器，接PLC的是隔離型的PROFIBUS總線連接器。
圖8-1 西門子PLC與變頻器隔離通信方案
9、RS485和CAN總線接口保護

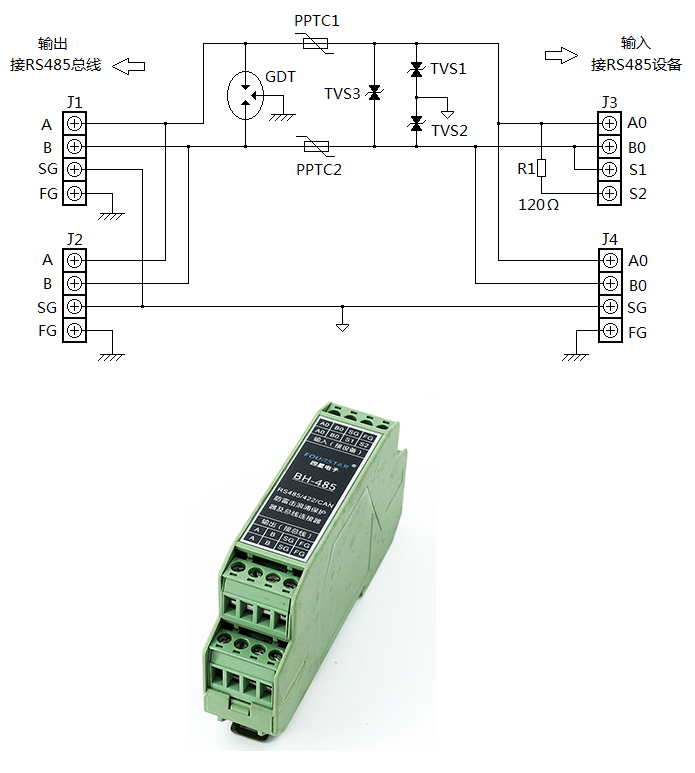

圖9-1是四星電子出品的RS485和CAN總線通用接口保護器BH-485，從圖中可看出該保護器設計為二級保護，第一級采用陶瓷放電管吸收雷電浪涌，然后經過自恢復保險限流到第二級TVS保護，三個TVS器件分別對信號線之間、信號線與信號地之間進行鉗位保護。
該保護器內還帶有120歐終端電阻，通過短路S1、S2端子來接入終端電阻，而且該產品設計成J1、J2雙接線端子，這樣便于實現手牽手的無支線的連接方式。
圖9-1 RS485和CAN浪涌保護器
10、RS485站點上電時對總線的影響
在實際工程中，有的從站是間歇式工作的，即需要時通電連入總線，不用時則關斷從站電源。在設備上電的過渡過程中，其RS485口輸出是不確定的，可能輸出邏輯1或邏輯0電平短暫的拉死總線，從而造成通訊閃斷。
如圖10-1的接口電路設計可以防止這種現象的發生。
當上電瞬間，C1電壓不能突變，或非門U1的1腳為高電平，輸出3腳為低電平，確保了RS485芯片U2的發送器關閉，不會對總線造成擾動；當經過t=R1×C1時間后，U1的1腳變?yōu)榈碗娖?，使能信?hào)EN才開始控制RS485芯片U2的數據收發。二極管D1的作用是反向電壓鉗位保護。
圖10-1 上電瞬間不會對總線產生擾動的電路
CAN總線站點上電的過渡過程中，CANH、CANL是處于高阻懸浮狀態，不會對總線產生影響。
