產品簡介

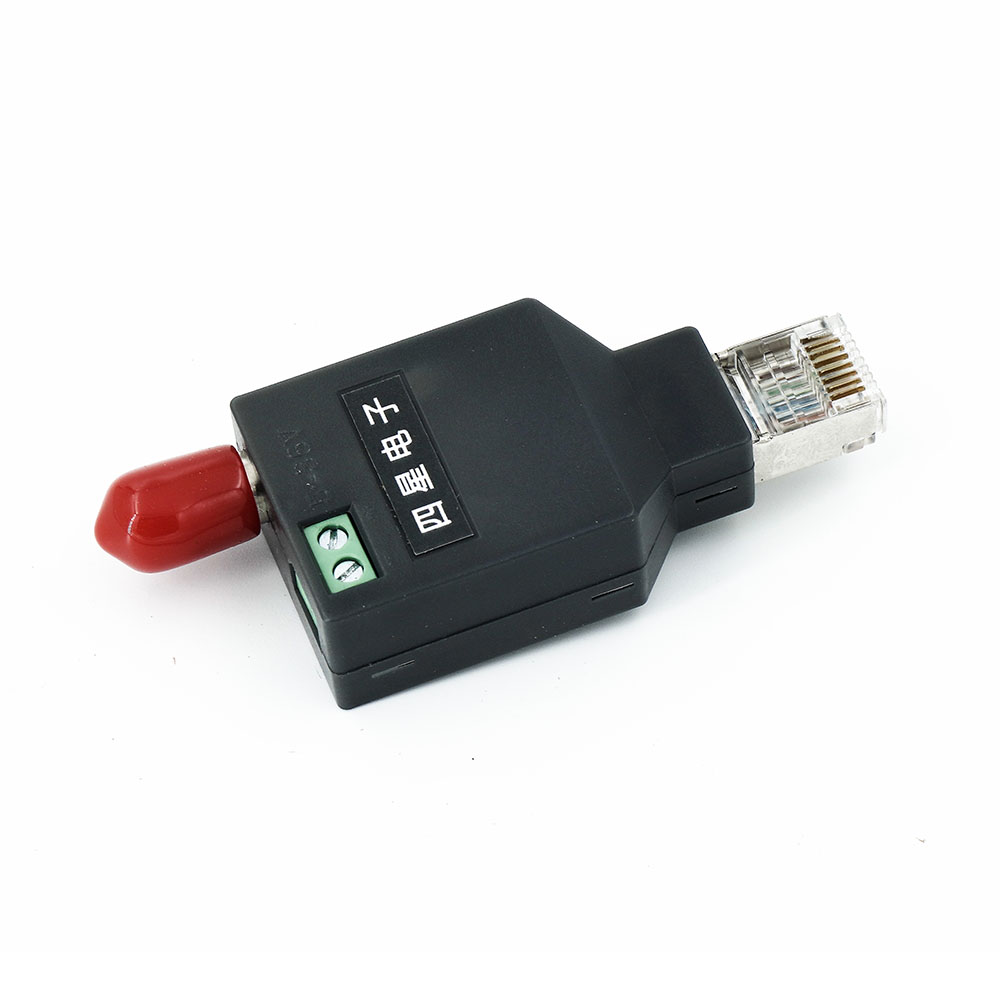

迷你型10/100M工業以太網光纖適配器，多模單纖B光口。只有小號麻將大小，直接插到設備的以太網口即把網口變成光纖接口，符合IEEE802.3u，10/100Base-TX和100Base-FX工業以太網標準，網口速率10/100M自適應，光口速率100M，電源端口-網口-光纖端口全部隔離，ST光纖接頭，適用光纖：多模62.5/125um、50/125um，光纖最大傳輸距離5km，5～36VDC寬電壓供電，-20～+70℃工業級工作溫度。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 單光口，A光口或B光口，單纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。產品型號：IEFO-S-A/B | |
多模62.5/125um、50/125um。產品型號：IEFO-M-A/B | ||
光纖接口 | ST光纖接頭，不支持其它光纖接頭。 | |
波長 | A光口：1310nm發/1550nm收；B光口：1550nm發/1310nm收。 | |
發射光功率 | -10dBm（單模）、-15dBm（多模）。 | |
接收光靈敏度 | -34dBm（單模和多模）。 | |
光口傳輸速率 | 100Mbps。 | |
光纖最大傳輸距離 | 單模光纖20公里，多模光纖5公里。 | |
網口參數 | 接口類型 | RJ45水晶頭。 |
通訊速率 | 10/100Mbps自適應。 | |
電纜最大傳輸距離 | 五類雙絞線（Cat.5）100米。具有MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。 | |
其它 | 具有廣播風暴抑制功能，限制網絡廣播風暴產生的過量報文，有效維護數據正常傳輸。 | |
通訊協議 | 符合IEEE802.3u 10/100Base-TX和100Base-FX工業以太網標準。 | |
通用參數
| 工作電壓和功耗 | DC5～36V寬電壓供電，功耗0.5W?？芍苯訌木徒O(shè)備上取電。 |
接口隔離 | 電源端口―網口―光口三方相互隔離，隔離電壓1500Vrms。 | |
防護等級 | IP50 | |
工作溫度 | -20℃～+70℃。 | |
外形尺寸 | 68mm×27mm×15mm（長×寬×高）。 | |
重量 | 20克。 | |
安裝方式 | 直插設備的網口，也可經網線連接后將其置于匯線槽中。 | |
